Feko

Altair Feko是一款全球領先的電磁場模擬工具，採用了多種頻域和時域技術。這些真正的混合求解技術能夠高效地分析與天線設計、天線佈局、電磁散射、雷達散射截面(RCS)和電磁相容，包括電磁脈沖(EMP)、雷電效應、高強度輻射場(HIRF)和輻射危害等相關的寬頻譜電磁問題

解決非線性問題的結構分析求解器

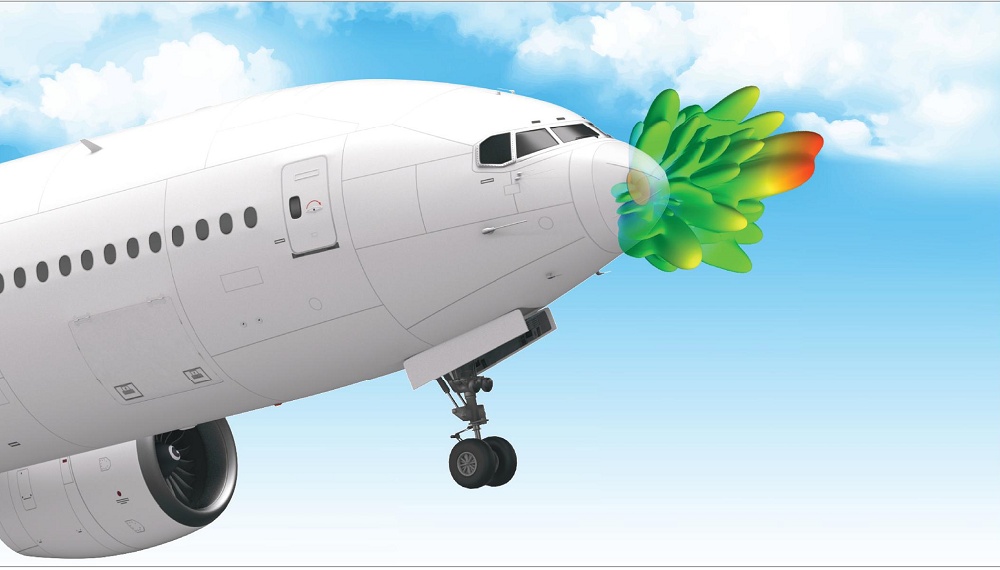

．最先進的電磁模擬工具，包括天線設計、天線佈局和雷達散射截面 (RCS)
．電磁相容 (EMC)分析功能，包括輻射、敏感度和遮罩效能
．豐富的混合求解方法解決電大尺寸和複雜問題
．專用工具包括風窗天線、陣列天線、線纜束和特徵模CMA
．高效、可靠和精確的並行求解

真正的混和求解器  廣泛驗證

Feko是第一款提供特徵模式（CMA） 求解的商務軟體，至今仍是最成熟和可靠的。Feko包括線纜束雙向耦合、風窗天線和有限大陣列專用求解器。基於模式分解工作流程解決天線佈局和電磁相容 （EMC）問題，採用等效源來等效發射/接收天線和其他設備。

Feko 提供業界領先的混合求解器， 混合技術更加有效和準確地分析複雜介質和電大尺寸的多尺度問題。Feko 支援多種不同求解器的靈活選擇，Feko用戶可以選擇最合適的方法求解，並且可以採用不同的求解方法相互驗證。

Feko 對計算方法的廣泛驗證和增強保證方法正確性，持續對求解器性能和並行加速優化達到領先的計算性能。

功能強大的求解器


Feko擁有頻域和時域全波求解功能，包括矩量法MoM、自我調整近似交叉法ACA、時域有限差分FDTD、有限元FEM和多層快速多極子MLFMM，以及高頻求解包括物理光學法PO、大面元物理光學法LEPO、射線循跡幾何光學法RL-GO、一致性繞射法UTD等功能，是真正混合求解複雜和多種電尺寸問題 •其獨一無二的CMA特徵模式求解器可計算模式電流、本征模、模式係數和特徵角。

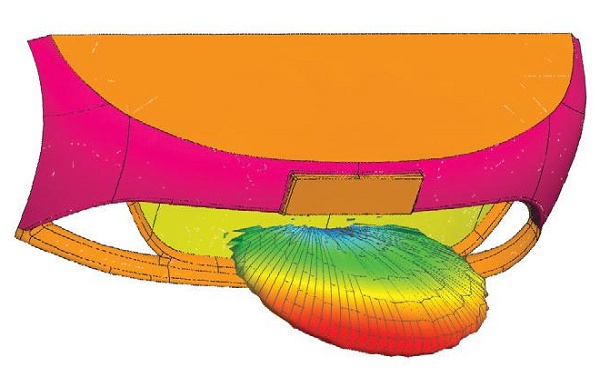

ACC車載雷達整合

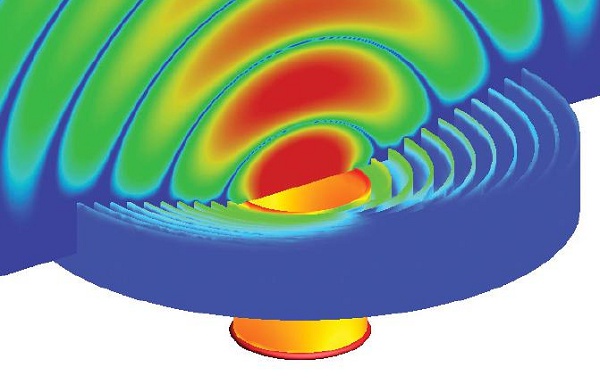

波紋喇叭天線分析

求解器性能、特徵與使用介面

Altair Feko求解器實現完全並行化，並對多CPU分散式記憶體資源進行優化 • 基於GPU的求解器加速，所需記憶體超過機器記憶體限值時提供優化的核外求解器。

Feko的使用者介面包括： 通用的三維Parasolid格式CAD模型介面，包括CAD模型和網格檔的導入/匯出 ; 整合網格生成引擎生成三角形、四面體和六面體模擬網格 ;  與 Altair HyperMesh 介面 ;  強大的後處理包括1D、2D和3D繪圖， 測試資料的導入、報告的生成等 ; 建模、求解配置和後處理實現全Lua 腳本自動化，支援宏錄製

最佳化與解決方案

豐富的優化演算法實現對多參數多目標問題的最佳化，包括遺傳演算法和粒子群法，即時監視優化過程。Feko支援複雜線纜束任意路徑下的雙向耦合分析，提供多層風窗玻璃的高效專用分析求解，並提供有限大和無限大陣列和週期結構的高效方法、超材料與複合材料模擬。

Feko也可解決電磁問題，透過域分解技術減少計算複雜度，也可分解 複雜輻射源和接收機的數值等效源。

在非輻射網路部分，Feko可針對包含集總電路、線性電路模型模擬， 常用於匹配網路設計 ，S、Z或Y參數檔或SPICE電路檔定義網路。

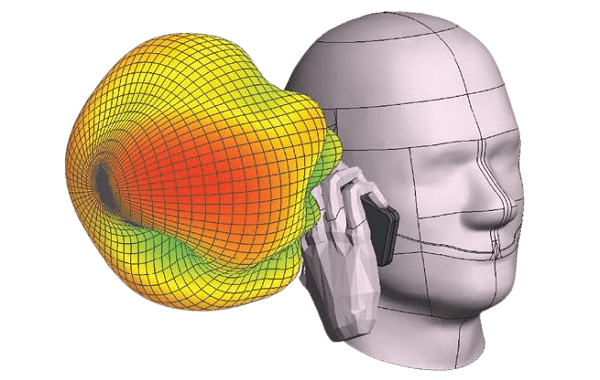

手機在接聽狀態下的輻射方向圖

Feko 前後處理特點

CADFEKO特點


在CADFEKO定義整個模擬問題，包含從模型建立到網格產生。
．CAD幾何模型和網格的導入/匯出，支援的檔案格式包括Parasolid、 IGES 、 Auto CAD DX F 、STEP 、Pro/　ENGINEER、Unigraphics、CATIA V4 & V5 、 ACIS Exchange (SAT)等
．支援Gerber、ODB++和3Di電路板檔
．強大的複雜　CAD　幾何模型處理功能，包括修復不一致、裂縫、裂片、尖刺和補孔洞
．材料庫包含預定義和用戶自訂材料
．強大的網格剖分技術生成面網格或體網格、平面或曲面網格
，支援手動或自我調整網格產生

POSTFEKO後處理特點

．在POSTFEKO中顯示計算結果，模擬結果和測試資料進行對
．近遠場(輻射方向圖)、電流、SAR的2D曲線/3D雲圖顯示
．阻抗、S參數 • 輪廓圖、等值面、切面視圖
．直角坐標系、極坐標系、Smith圓圖
．多模型、多視圖 • 數學運算
．導入外部資料和測試資料
．匯出各種資料格式、圖片和動畫

報告產生
POSTFEKO支持結果匯出成PPT、PDF 或Word報告格式。快速報告生成功能， 用戶只需很少的輸入，基於範本使用者可以對報告的內容進行全面的控制。

Altair Feko

高效分析天線設計天線佈局電磁散射雷達散射截面電磁相容的寬頻譜電磁問題
