AcuSolve

Altair AcuSolve作為最強有力的CFD工具,向用戶提供了豐富完備的物理模型。得益於其穩健性和可擴展的求解器技術,AcuSolve可輕鬆實現包括流動、傳熱、湍流、非牛頓流體等的模擬。這些得到充分驗證的物理模型應用在非結構化網格上展示出無可匹敵的精度。這意味著用戶花費更少的時間來建立網 格模型,從而贏得更多的時間專注於產品設計。

解決非線性問題的結構分析求解器

.高效靈活的工作流程
.完善物理模型,包括流動、湍流、傳熱和不相容多相流
.在高度扭曲的網格上仍可保持精度及穩定性
.用於穩態、瞬態計算的快速、高效的演算法
.卓越的平行計算加速性能
.先進的多物理場求解能力,實現流體與剛體、柔體的耦合

計算流體動力學

AcuSolve的理念是,使用者不需要犧牲穩定度與易用性來得到高精度的模擬結果。使用者不再需要花費數天乃至數周來調整網格品質,僅需生成網格,提交計算,分析結果這麼簡單

快速求得高精度的模擬結果


AcuSolve的理念是,使用者不需要犧牲魯棒性和易用性來得到高精度的模擬結果。使用者不再需要花費數天乃至數周來調整網格品質,僅需生成網格,提交計算,分析結果這麼簡單。

你碰到的問題有沒有在挑戰求解器的能力?湍流的漩渦、不相容多相流動、流固耦合和其他一些問題?AcuSolve可以很方便地解決這類問題,你不需要糾結於差分格式、時間積分、CFL約束等求解器的選項。所有支援的流動特徵由單一求解器處理,不需要針對不同的分析物件調整這些參數。

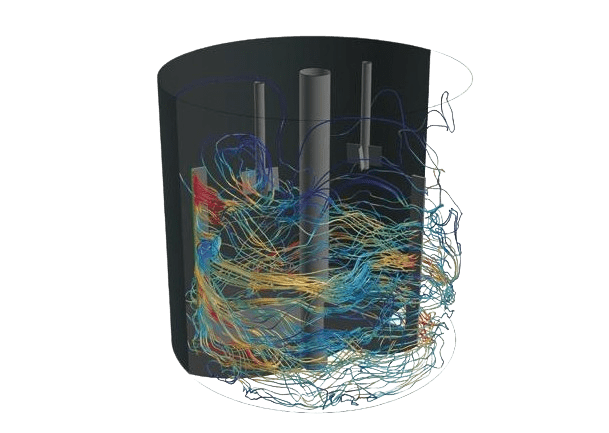

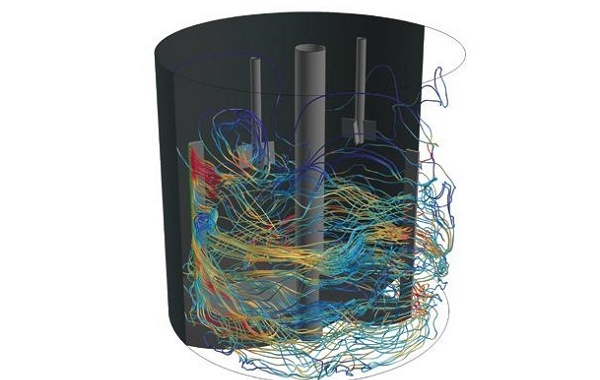

攪拌器中顯示流態的流線圖

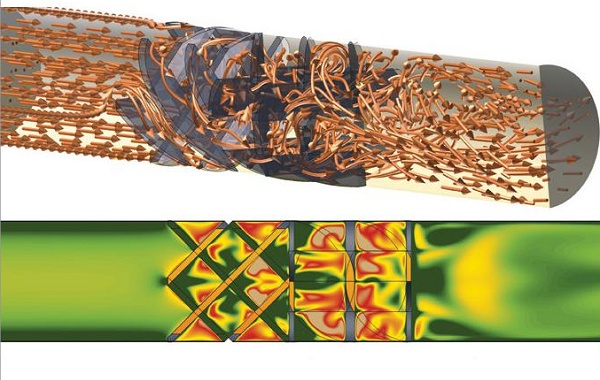

SMX靜態混合器的流場

高速運行計算能力

為了使 CFD 模擬發揮最大的效用, 往往需要在產品的設計初期對各種備選 方案進行驗證,這就給求解器提出了快速得到計算結果的要求 。 Altair AcuSolve在這方面的能力主要體現在壓力、速度全耦合的演算法,使非線性方程式可以快速收斂。AcuSolve 提供高效並行架構,提供分散式、共用式和混合式並行模式,確保在上千核 CPU 仍顯示出極好的計算與加速性能。

流動模擬與傳熱輻射模型

AcuSolve專注於不可壓縮和亞音速可壓縮流的模擬。針對這類問題,可全面考慮牛頓流體和非牛頓流體材料模型。對於特殊的流動模型,比如Stokes 流動,提供了除N-S方程之外的Stokes 方程選項。

AcuSolve針對流體和固體的傳熱模型十分全面,包括:共軛換熱、自然對流、封閉腔輻射、太陽輻射、針對薄板的熱殼單元與簡化的換熱器模型。

汽輪機葉片熱固耦合模型的流線

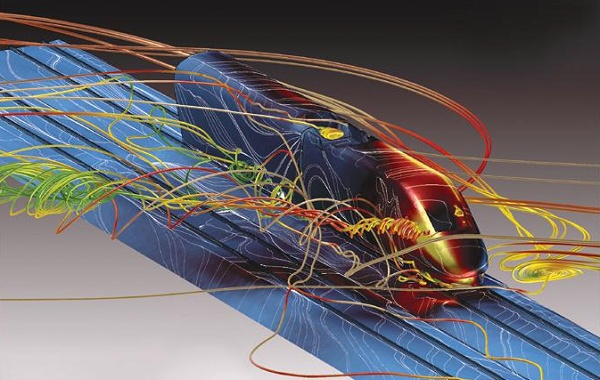

火車在橫風中的壓力場和流線

湍流模型與高精度瞬態分析

AcuSolve完整地提供了工業界常用的RANS湍流模型,包括 Spalart-Allmaras、SST、 K-omega、BSL k-omega、 Standard k-e、realizable k-e與 RNG k-e。

對於高精度的瞬態分析,支援基於Spalart-Allmaras方程的分離渦模型(DES和DDES)、基於SST兩方程的分離渦模型、固定/動態係數法的大渦類比模型(LES) 對於涉及湍流轉捩的模擬

AcuSolve提供兩種轉捩模型: Y單方程模型與 Y Re-theta雙方程模型。

使用者自訂函數(UDF)及多物理場

AcuSolve允許使用者自訂函數來 定義材料屬性、邊界條件、源項和其他一些特徵。也可以採用用戶端-伺服器程式設計模式,允許耦合CFD模型和外部程式, 比如控制系統代碼。

AcuSolve先進的多物理場功能得益於瞬態模擬和網格變形的能力。AcuSolve不需要耦合外部代碼就可以實現如下功能: 無交互作用的物體的剛體運動、線性結構變形。 AcuSolve和其他 Altair Simulation模組耦合可以實現如下功能,包括有限品質的粒子追蹤 (和AcuTrace耦合)、 多體動力學 (和 Altair MotionSolve 耦合)、非線性結構變形(和Altair OptiStruct 耦合)

海底輸油管路渦致振動的固體變形和流場

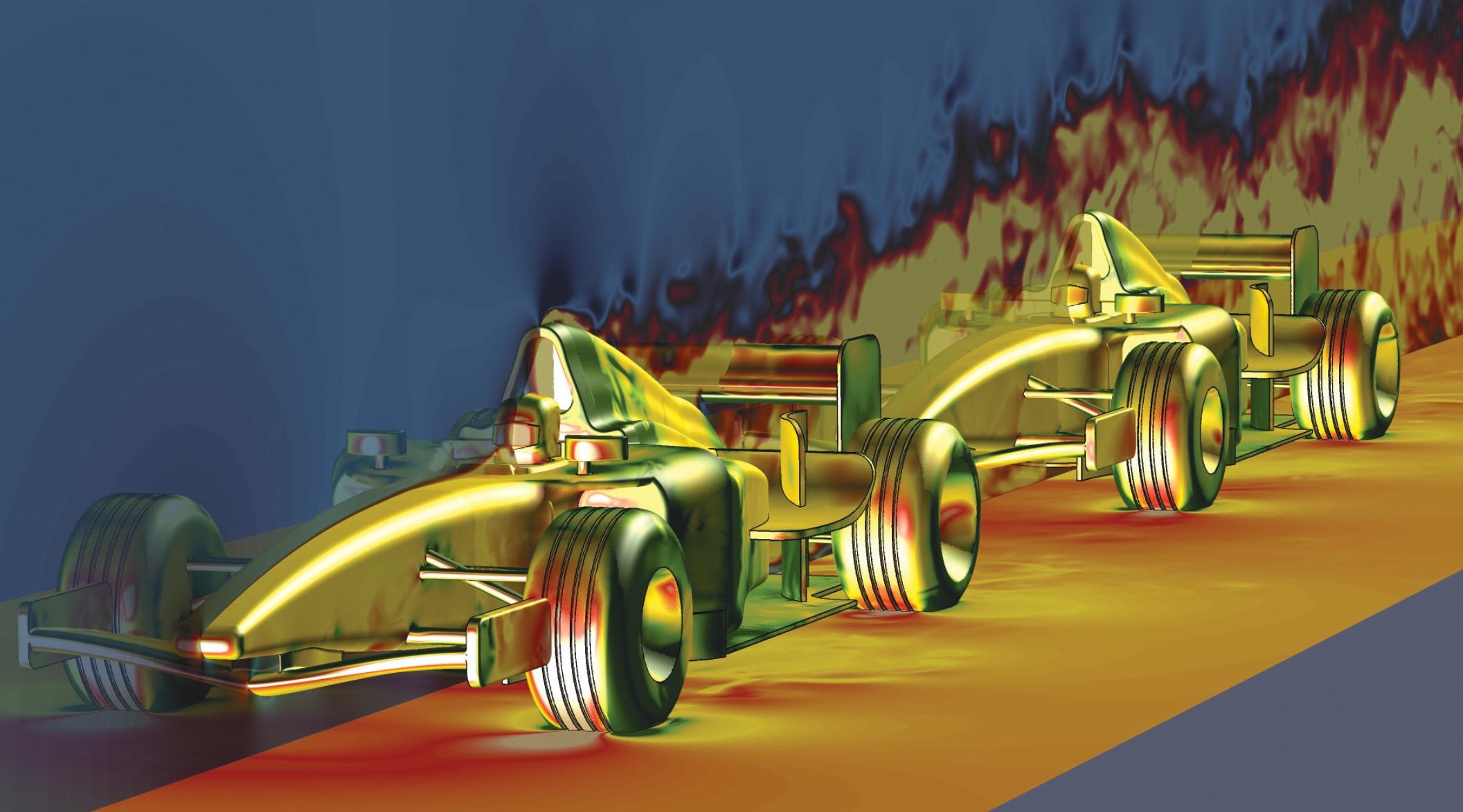

賽車的大渦模擬流場

前處理、後處理功能

AcuSolve 圖形化使用者介面 AcuCon- sole 包含了豐富的設置選項,有助於快速創建 CFD 模型。AcuConsole 介面中包含了 AcuSolve 的所有功能,可以採用圖形交互模式操作,也支援自動化批次處理腳本模式。

AcuSolve 的後處理採用AcuField- View模組,來自 Intelligent Light 公司的 OEM版本,提供了用戶端-伺服器端的並行交互模式,可以實現計算資料的批量後處理。
